結構參數  ( Cable Construction )

序号 No

材料 Material

直徑 Dimensions

1、內導體 (Inner Conductor)

銅包鋁( Copper clad Aluminum )

 Ф1.8±0.02mm

2、絕緣(Dielectric)

發泡聚乙烯(Foam Polyethylene )(FPE)

Ф5.0±0.1mm

3、外導體(Outer Conductor)

雙面自粘鋁箔（Dual Al Foil）(20*0.05)mm

Ф5.2±0.1mm

4、編織（Braid）

鋁鎂絲（aluminum magnesium alloy braiding）16*7*0.12AA

Ф5.6±0.1mm

5、護套（Jacket）

聚氯乙烯（polyvinyl chloride(PVC)

 Ф7.5±0.1mm

機械及電氣性能參數  ( Mechanical Characteristics and electrical performance §parameter )

1、特性阻抗(Impedance)

50±2Ω（Ohms）

2、電容（Capacitance）

81±2PF/M

3、速率（Velocity）

82%

4、峰值功率（Peak Power）

1.6KW

5、護套耐壓測試 Jacket spark (V.RMS)

3000V

6、內導體直流電阻(Inner Conductor Dc resistance)

≯12ohms/1000m

7、外導體直流電阻(OuterConductor Dc resistance)

 ≯31.68ohms/1000m

8、截止頻率(GHz)cutoff Frequency

3G

9、工作溫度（OperatingTemperature  ºC）

-20-70ºC

10、最小彎曲半徑(Min Bend Radius)

75mm

11、絕緣的拉撥力（Pull strength of the insulation）

）

3～6lb/in

12、護套的拉拔力（Sheath of the drawing force）

3～8lb/in

13、護套的表面質量The surface quality of sheath

護套表面應光滑、光亮。無起包、竹節、魚眼、網紋等目力可視缺陷。

14、産品印字jacket-Marking

5D-FB coaxial cable 0001m

15、電纜長度Reel Length

10M/卷

16、屏蔽衰減(>dB)(Screening attenuation)

90以實際長度值定義

17、電壓駐波比VSWR

30～3000MHZ

整卷兩端測試≤1.3

技術指标

線徑/mm

長度/M

接頭

7

10

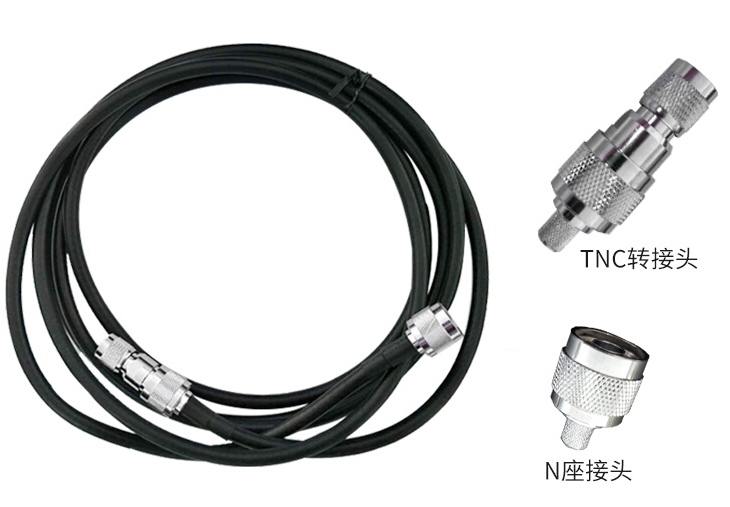

TNC公母針，N型公頭公針或定制
